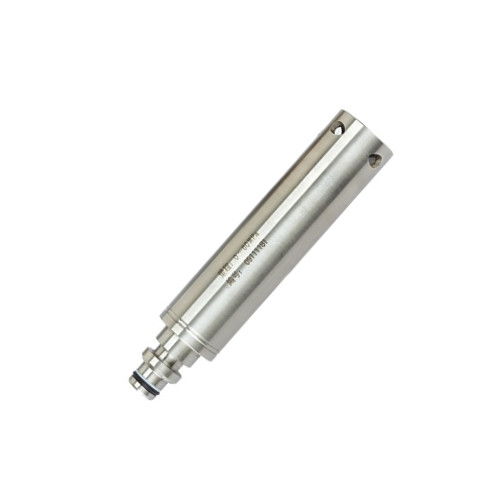

【产品介绍】：

本产品适用于有甲烷气体混合物和煤尘爆炸危险的煤矿井下使用。无充油、隔离型传感器结构大大提高了产品的过载和耐冲击能力，使产品的稳定性更好，寿命更长。精湛的全焊接封装技术以及完善的装配工艺确保了变送器的高质量和优良性能，是一款专门为煤矿综采设备配套设计的压力变送器。

---

【系列用途】：

煤矿液压支架、刮板机、输送机等设备的压力检测；

矿下乳化泵压力、液位监测；

矿井综合检测系统的压力测量；

---

【产品特点】：

◆3倍过载、5倍破坏压力

◆满足500VDC绝缘和500VAC耐压的要求

◆全不锈钢结构，坚固可靠，抗强冲击，抗跌耐震

◆防护等级高，达到IP67的标准

◆产品具备煤安认证

---

【应用概述】：

如图所示，压力变送器主要是按装在液压支架的前、后支柱监测工作面液压支架立柱下腔压力

---

【产品参数】：

GPD60(A)本安参数： Ui：12.5V；Ii：15mA；Ci：0uF；Li：0mH

GPD60(B)本安参数： Ui：12.5V；Ii：10mA；Ci：0uF；Li：0mH

测量范围：0~60MPa

工作电压：12VDC（12~28VDC）

输出信号：GPD60(A)为4~20mA；GPD60(B)为0~5VDC（范围内可调）

工作电流：≤10mADC（GPD60(B))

基本误差：±1%FS

---

【产品规格选型】：电流型：GPD60(A)；电压型：GPD60(B)

---

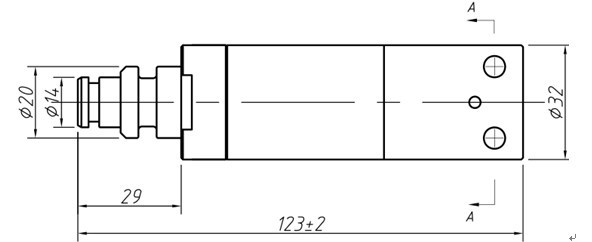

【产品尺寸图】：

GPD60(A)：

GPD60(B)：

【产品毛重】：430g

【产品净重】：480g
