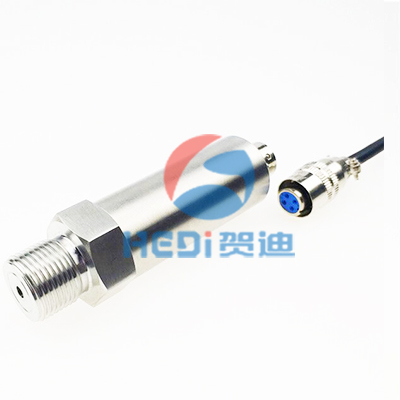

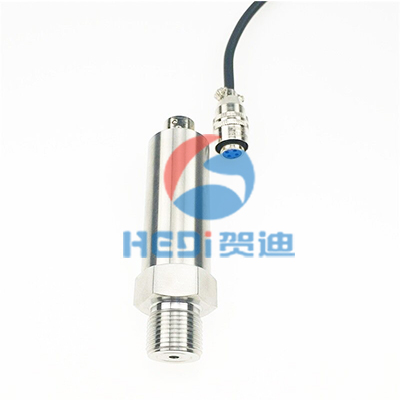

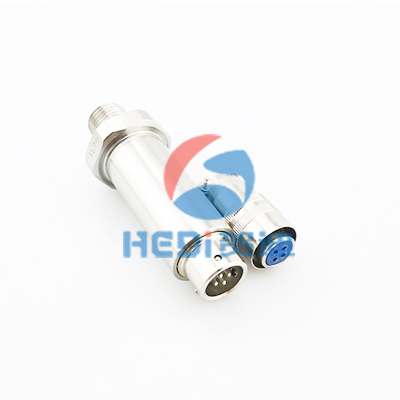

HDP502标准型       HDP502H高温型

【产品特点】：
   A、采用高精度感压芯片；
   B、先进的制造工艺，具有零点、满量程补偿，温度补偿；
   C、高精度和高稳定性放大集成电路；
   D、全封焊结构、抗冲击、耐疲劳、可靠性高；
   E、输出信号多样化（通用的模拟量输出、数字RS485/RS232输出等）；
   F、结构小，外径最小可达26mm；
   G、介质温度可达800度，连接方式螺纹、法兰、快速接口等；

【产品应用】：
   A、液压及气动控制系统；
   B、石化、环保、空气压缩；
   C、楼宇自动化、恒压供水系统；
   D、工业过程检测与控制；实验室压力校验
   F、电站运行巡检、机车制动系统；
   E、城市管网、油田管道、大小型水电站的压力网络组态采集（输出为数字RS485或无线GPRS方式）

【主要参数】：
   被测介质： 气体、液体及蒸气（弱腐蚀性）
   量    程： -100KPa～0-10Kpa～60Mpa～100Mpa间任意可选（压力更大请选HDP702高压变送器）
   输    出： 变送输出：4～20mA（二线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
              数字量输出：RS485、I2C
   综合精度： ±0.1%FS（量程60MPa以上）、±0.25%FS、±0.5%FS
   供    电： 传感器10VDC（5～12VDC）、变送器24VDC（12～36VDC）
   绝缘电阻： ≥1000 MΩ/100VDC
   负载电阻： 电流输出型: 最大800Ω; 电压输出型: 大于50KΩ
   介质温度： -20～85℃、-20～200℃、-20～400℃、-20～600℃、-20～800℃（可选）
   环境温度： -20～85℃
   储存温度： -40～90℃
   相对湿度： 0～95% RH
   密封等级： IP65/IP68
   过载能力： 150%FS
   响应时间： ≤10mS
   稳 定 性： ≤±0.15%FS/年
   振动影响： ≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
   电气连接： 四芯或五芯航空接插件；标准配线3米
   压力连接： M20×1.5，其它螺纹可依据客户要求设计
   连接螺纹材料： 304/316L不锈钢

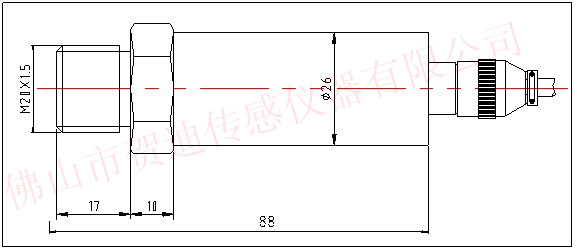

【标准型产品尺寸图（mm）】：

【选型说明】：
   HDP502-1M-mA-C-M20
   量程：0～1MPa；输出：4～20mA；精度：0.5%FS；安装螺纹：M20X1.5；结构：标准型
   HDP502H-60M-4R-B-G1/4-200℃
   量程：0～60MPa；输出：RS485通讯；精度：0.25%FS；安装螺纹：G1/4；结构：高温型
   注:其它要求需文字形式说明，如介质温度600℃等
