及自动化变形监测

发布日期：2019-05-24作者：点击：

（连通液位沉降计）是测量两点间或多点间相对高程变化的高精密液位测量仪器，通常由液缸、浮筒、精密液位计、保护罩、支撑架等部件组成。一般安装在被测物体等高的测墩上或被测物体墙壁等高线上，通常采用一体化模块化自动测量单元采集数据，通过有线或无线通讯与计算机连接，从而实现自动化观测。


目前广泛应用于运营铁路、地铁隧道、基坑、大坝、桥梁与房屋的等领域。

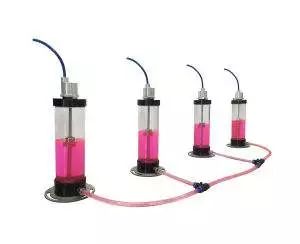

利用连通液的原理，多个用通液管联接，液面总是在同一水平面，通过测量不同储液罐的液面高度与的基准点进行对比，得出各个的相对差异沉降量。基准点的垂直位移是相对恒定的或者是可用其它方式准确确定，以便能精确计算出系统各测点的沉降变化量。


静力水准测量具有测量精度高（通常可达亚毫米级）、自动化监测、性能稳定，实时传输等优点。

自动化监测应用

静力水准自动化监测系统通常包含多个、安装支架、液体联通管、数据采集系统、通讯系统、后台管理软件等组成，软件可根据观测两生成相应的变化曲线，并根据工程设计值进行报警。

房屋基础：如CCTV新大楼基础沉降采用振弦式进行观测，做此类观测时，仪器安装位置应充分考虑建筑物不同部位结构承重的差异性，并做好联通管等设备的保护。

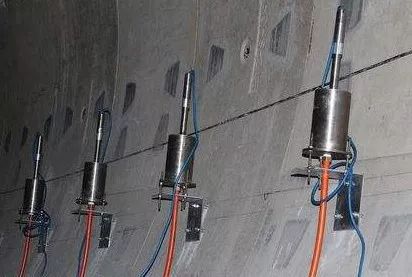

在地铁监测中的应用：静力水准测量是地铁隧道结构自动化垂直位移测量的重要手段，目前已广泛应用，和在房屋监测中应用不同，由于列车运营时对仪器本身及基准点有不可忽视的影响，因此，地铁夜间停运阶段静力水准的测量的精度明显高于运营期的精度。监测点数量应能全面反映监测区域变化情况，基准点应布设在影响区域外稳定位置。
