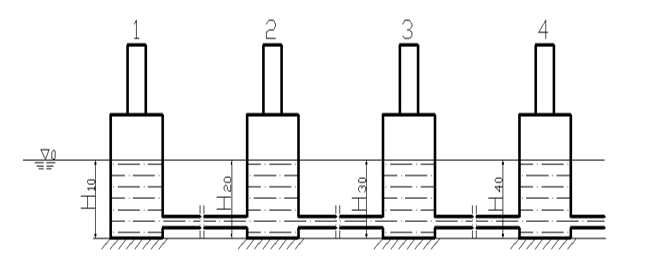

静力水准系统又称连通管水准仪,系统至少由两个观测点组成,每个观测点安装一套 。 的贮液容器相互用通液管完全连通,贮液容器内注入惰性液体,当液体液面完全静止后系统中所有连通容器内的液面应同在一个大地水准面上,此时每一容器的液位由传感器测出,即初始液位值分别为:H10、H20、H30、H40、如下图:

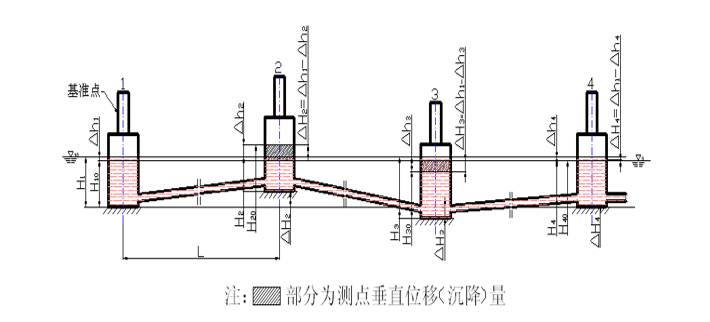

假设被测物体测点1作为基准点,测点2的地基下沉,测点3的地基上升,测点4的地基不变等等,当系统内液面达到平衡静止后形成新的水准面▽i0,则各测点连通容器内的新液位值分别为:H1、H2、H3、H4,各测点液位变化量分别计算为:△h1=H1-H10、△h2=H2-H20、△h3=H3-H30、△h4=H4-H40,当选定测点1为基准点,则其它各测点相对基准点的垂直位移(沉降量)为:△H2=△h1-△h2、△H3=△h1-△h3、△H4=△h1-△h4,如下图:
磁致伸缩液位传感器以测量液位的方法代替测量位移来检测桥墩的震动情况。磁尺通过六角底座的螺纹与一条钢管连成一体,具有较好的密封性,避免钢管里面所灌入的“惰性水”水位受周围环境的影响,该“惰性水”具有难挥发、流动性好等特点。磁尺连同钢管固定在桥墩上。通过检测钢管内液面的变化来反映桥墩的震动和沉降情况。
桥梁安全管理
桥梁建设是国家重要的基础建设之一,桥梁工程是关系社会和经济协调发展的生命线工程。
我国的桥梁面临着一大批桥梁逐渐进入“老龄”阶段,一些桥梁常年带“病”运营。
对桥梁的安全监管逐步由定期巡检向实时动态监测转变。
桥梁安全管理
总体目的是为了桥梁安全运营,减少安全事故的发生。
提高桥梁管理水平;
为桥梁加固或大修提供数据依据;
对桥梁进行结构检测和荷载试验;
更准确判断桥梁实际工作状况;
为桥梁物联网提供大数据支持。
掌握桥梁的环境、交通、结构应力以及变形等参数;
实时评估桥梁工作状态和预测桥梁功能变化;
评估结构性能退化的征兆和趋势,便于管养单位及时采取养护维修措施;
测量支座下沉状态:
测量伸缩缝变化;
测量锚塞体位移。
磁致伸缩传感器在桥梁安全监测上的应用

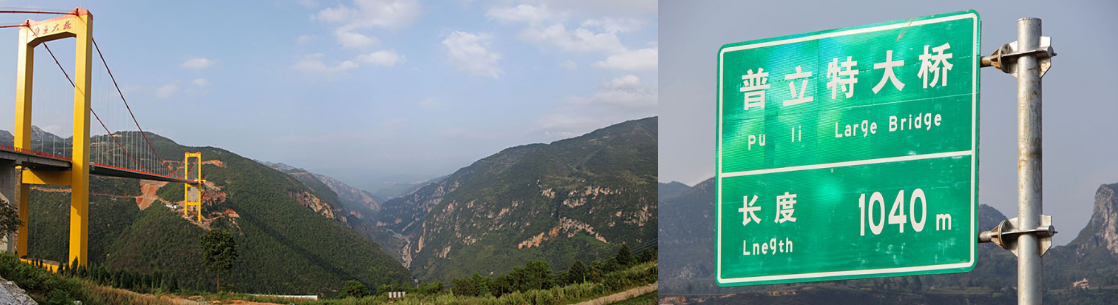

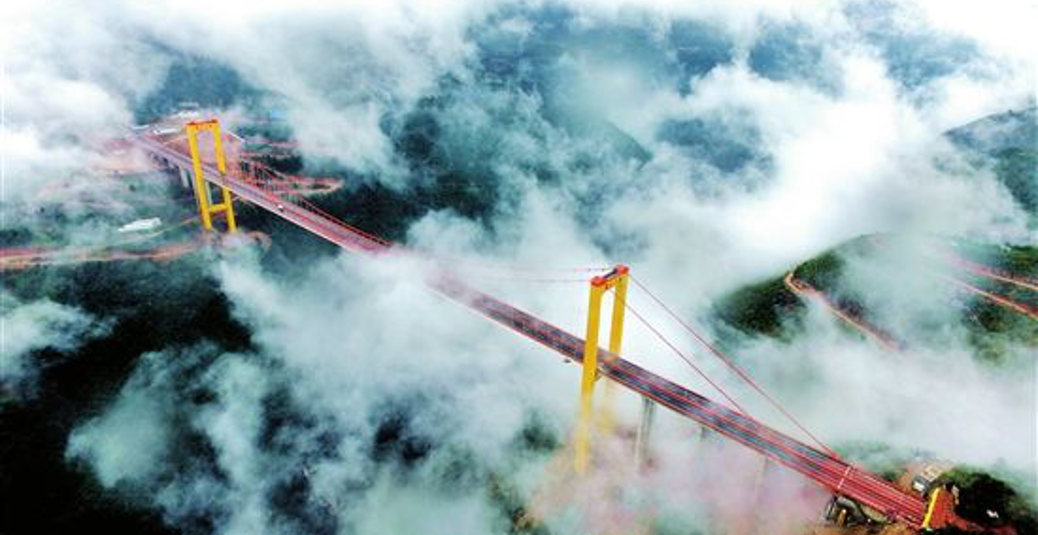

普立特大桥健康监测系统安装工程的位移传感器推荐采购厂家,产品用于测量支座、伸缩缝、锚塞体位移 。
