差动变压器式微压力变送器工作原理

详细介绍

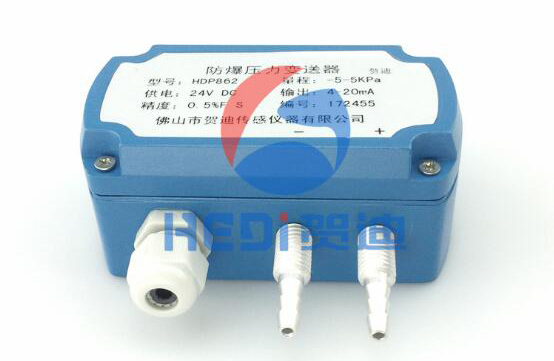

差动变压器式微压力变送器工作原理

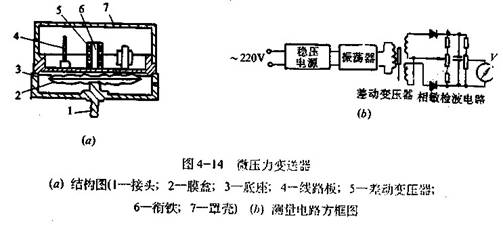

下图为微压力变送器结构示意图，在被测压力为零时，膜盒在初始位置状态此时固接在膜盒中心的衔铁位于差动变压器线圈的中间位置，因而输出电压为零；当被测压力出接头1传入膜盒2时，其自出端产生一下比于被测压力的位置移，并带动衔铁6在差动变压器线圈5中移动，从而使差动变压器输出电压。经相敏检波、滤波后，其输出电压可反映被测压力的数值。

微压力变送器测量线路包括直流称压电源，振荡器、相敏检波和指示等部分，出于差动变压器输出电压比较大，线路不需要用放大器。
